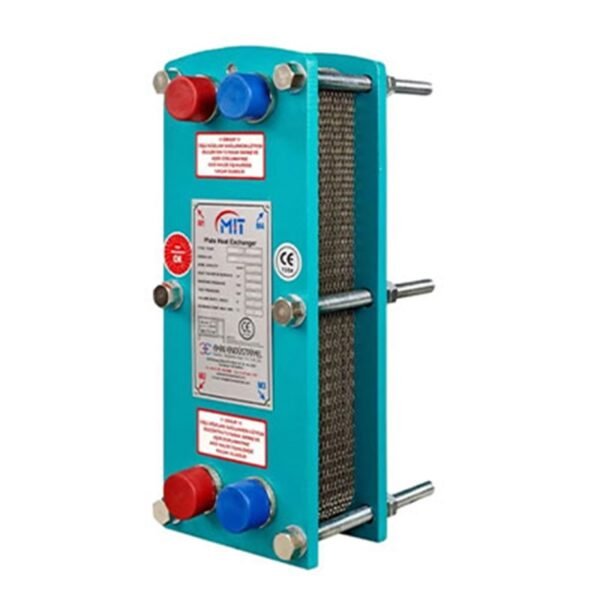

Plakalı Havuz Isı Eşanjöru diğer eşanjörlere göre en büyük avantajı ısı transfer verimliliğidir. İki akışkanı ayıran plakaların diğer malzeme alternatiflerine göre ince olması, ısı transfer hızını artırır ve dolayısıyla transfer sırasında oluşacak ısı kayıplarını azaltır.
Plakalı eşanjörler verimli olmasının yanı sıra kullanıldığı sistemleri zamanla birikebilecek tortu ve pislik oluşumunu engeller. Ayrıca tesisatta oluşabilecek aşırı basınca karşı da sistemi korur. Kullanıldıkları sistemin ömrünü artıran bu özellikleriyle plakalı eşanjörler, tesisatlarda ısıtma elemanı, soğutma elemanı, devre ayırıcı veya basınç kırıcı gibi birçok amaçla kullanılabilir.
Plakalı ısı eşanjörlerinde ne kadar önlem alınırsa alınsın belirli bir kullanım süresi sonunda kireçlenme, kum çakıl gibi tortu parçaları ve çeşitli organik maddelerle içleri dolar.
Akışkanın geçişi zorlaşır ve basınç kayıpları artar. Isı değişim plakaları üzerine yapışan bu maddeler ısı iletim katsayısının ve basıncın düşmesine neden olur. Dolayısıyla başlangıçta hesaplanan değerlerin elde edilmesi mümkün olmaz.
Plakalı ısı eşanjörlerinde gerekli bakım ve temizlik işlemlerinin yapılmasıyla ilk hesaplanan değerlere tekrar ulaşmak mümkündür. Bunun için yapılacak işlemler aşağıda sıralanmıştır.
– Eşanjörlerin giriş ve çıkışlarındaki vanalar kapatılarak eşanjör sökülür.
– Sökme işleminden önce herhangi bir kazaya neden olmamak için sıcaklığın düşmesi beklenir.
– Eşanjöre ters yönden basınçlı su veya temizleme sıvısı verilerek eşanjör içindeki istenmeyen yabancı maddeler temizlenir.

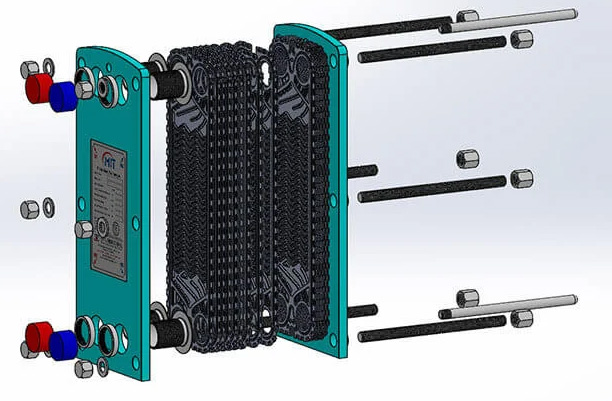

– Bu işlem yeterli olmadığından bağlantı saplamaları sökülerek plakalar ayrılır. Ayrılan plakalar üzerinde biriken tortu ve kireç yumuşak bir fırça ile temizlenir. Bu işlemden önce gerekli ise ısı değişim plakaları çeşitli temizlik maddeleri içinde bekletilerek biriken maddelerin fırça ile uzaklaştırılması kolaylaştırılabilir.
– Eşanjörün tekrar toplanmasından önce ısı değişim plakaları ve contaların temiz ve hasarsız olduğu kontrol edilmelidir.
– Hasarlı ve ömrünü doldurmuş conta ve ısı değişim plakaları yenileri ile değiştirilmelidir.
– Bağlantı saplamaları sıkılmaya başlamadan önce ısı değişim plakaların ve contalarının düzgün yerleşip yerleşmediğine ve paralelliğine dikkat edilmelidir.
– Bağlantı saplamaları gelişi güzel bir şekilde sıkılmamalı, sıkma işlemi dengeli bir şekilde kademeler halinde uygun sıkma ölçüsüne kadar yapılmalıdır.
– Ölçüsüne getirilen eşanjörde sızdırmazlık sağlanmamışsa sonuç elde edilinceye kadar sıkılmaya devam edilmelidir.
– Sıkma işlemi bittiğinde ısı plakalarının görünümü bal peteği biçiminde olacaktır.
Materyaller
| Plaka Materyali | AISI 316, Titanyum, Hastelloy | |||||||
| Bağlantı Materyali | Karbon Çelik, Paslanmaz Çelik, Plastik | |||||||
| Gövde Materyali | Karbon Çelik, Paslanmaz Çelik | |||||||
